انواع بلبرینگ صنعتی

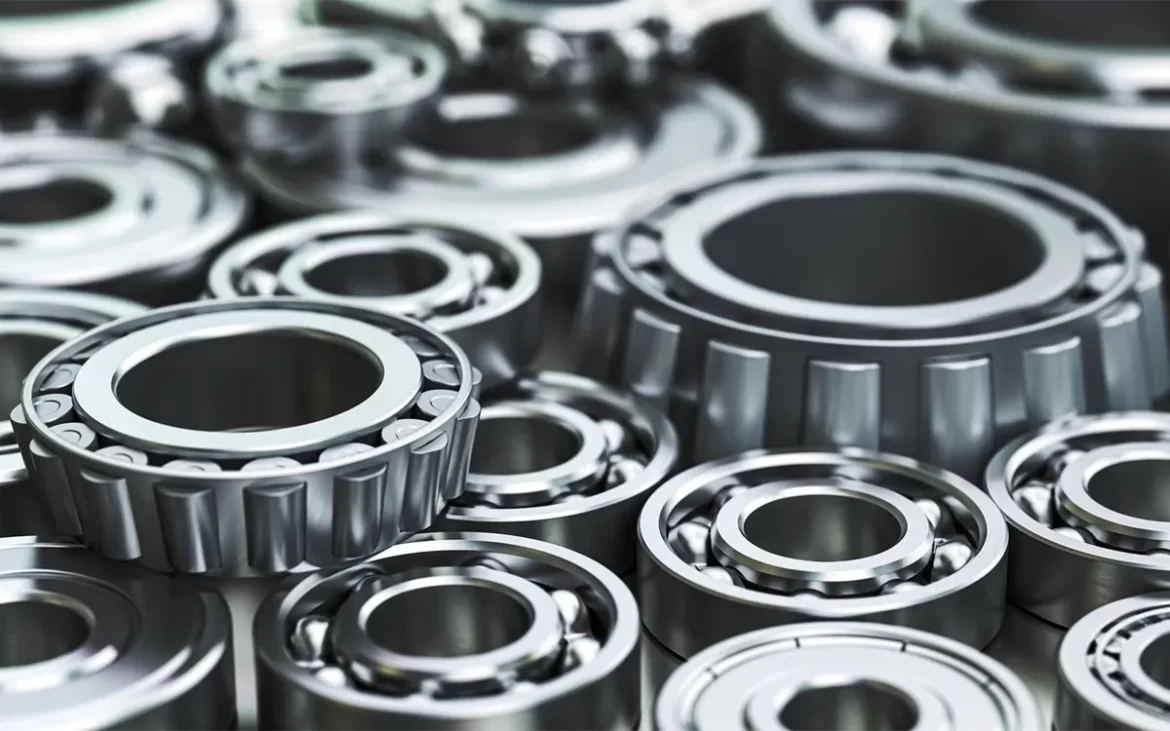

انواع بلبرینگ صنعتی
بلبرینگ ها با توجه به طراحی و کاربردی که دارند در چند دسته بندی تقسیم شده‌اند. از اصلی‌ترین تمایز بلبرینگ ها می‌توان به شکل اجزای لغزنده و محور اعمال بار به روی آنها اشاره کرد. در ادامه به معرفی چند نمونه از انواع بلبرینگ صنعتی می‌پردازیم:
- بلبرینگ چشمی
- بلبرینگ صنعتی آیگرک
- بلبرینگ کف گرد
- انواع بلبرینگ صنعتی خود تنظیم
- بلبرینگ صنعتی تمام زاویه‌ای یک ردیفه
- بلبرینگ صنعتی تمام زاویه‌ای دو ردیفه
- بلبرینگ شیار عمیق
- بلبرینگ دمام بالا
- بلبرینگ شعاعی دما بالا
- بلبرینگ صنعتی مینیاتوری
- بلبرینگ های صنعتی مقطع باریک
- بلبرینگ کم فالور
- بلبرینگ صنعتی تمام سرامیک
- و …
قیمت بلبرینگ صنعتی
قیمت بلبرینگ صنعتی
بر طبق بررسی های تیم نووتو قیمت بلبرینگ های صنعتی وابسته به پارامترهایی از جمله جنس ساخت، نوع، سایز و برند سازنده آنهاست. در ادامه به نحوه تاثیرگذاری هر کدام از این پارامترها در قیمت بلبرینگ صنعتی می‌پردازیم.
جنس ساخت:
بلبرینگ ها از مواد مختلفی مانند فولاد، فولاد ضد زنگ، سرامیک و … ساخته می‌شوند که هر کدام از این مواد قیمت متفاوتی را برای بلبرینگ رقم می‌زند.
سایز بلبرینگ:
از نظر سایز بلبرینگ های بسیار کوچک و یا بسیار بزرگ به دلیل پیچیدگی ساخت و مقدار مواد استفاده شده در ساخت از دیگر انواع بلبرینگ صنعتی گران قیمت‌تر هستند.
نوع بلبرینگ:
بلبرینگ های صنعتی و غیر صنعتی در مدل‌های مختلف تولید شده که با توجه به ساختار و کاربرد قیمت های متفاوتی دارند.
برند سازنده:
انواع بلبرینگ صنعتی با توجه به برند کارخانه تولیدی آنها قیمت های متفاوتی دارند. برای مثال بلبرینگ های ساخت آلمان گران‌ترین و ساخت چین ارزان‌ترین نوع بلبرینگ ها هستند. بدیهی است که به دلیل تفاوت قیمت دلار و ریال، بلبرینگ های وارداتی از بلبرینگ های داخلی گران‌قیمت‌تر هستند.
انواع بلبرینگ صنعتی با توجه به برند کارخانه تولیدی آنها قیمت های متفاوتی دارند. برای مثال بلبرینگ های ساخت آلمان گران‌ترین و ساخت چین ارزان‌ترین نوع بلبرینگ ها هستند.
سایز انواع بلبرینگ
شاید برای شما هم سوال شده باشد سایز انواع بلبرینگ چگونه تعیین می‌شود؟ در پاسخ باید گفت که بلبرینگ ها با قطر داخلی، عرض و قطر بیرونی اندازه گیری می‌شوند. سایز بلبرینگ ها معمولا به صورت ID × OD × W بیان می‌شود و اندازه‌گیری‌ها بر حسب میلی متر و اینچ ارائه می‌شوند.
سایز انواع بلبرینگ صنعتی مستقیما روی آنها ثبت می‌شود و نمودارهای اندازه و سایز انواع بلبرینگ ها به صورت گسترده در دسترس است. سری های 6200 و 6300 رایج ترین نوع بلبرینگ هستند و از 10*30*9 میلی‌متر تا 150*320*65 میلی‌متر متغییر هستند.
جدول بلبرینگ سایز 6200
و جدول بلرینگ سایز 6300:
جدول بلبرینگ سایز 6300
انواع بلبرینگ ها و کاربرد آنها
انواع بلبرینگ صنعتی با توجه به اندازه و طراحی های مختلفی که دارند در صنایع مختلف مورد استفاده قرار می‌گیرند. برای مثال بلبرینگ های کوچک با ظرفیت بار کمتر در مواردی استفاده می‌شوند که کارایی فضا مهمتر از ظرفیت تحمل بار است. بلبرینگ های مینیاتوری برای مصارف دقیق به کار برده می‌شوند و بلبرینگ های بزرگتر با ظرفیت تحمل بار بیشتر در صنایع استفاده می‌شوند. در ادامه انواع بلبرینگ ها و کاربرد آنها را بررسی می‌کنیم.
بلبرینگ تماس زاویه ای
این نوع از بلبرینگ ها دارای مسیر غلتش حلقه داخلی و خارجی هستند و در ارتباط با محور تحمل از یکدیگر جدا می‌شوند. انواع بلبرینگ تماس زاویه ای امکان بهینه‌سازی سرعت و به حداقل رساندن اصطکاک را فراهم می‌کنند و در سه مدل بیرینگ یک ردیفه، بیرینگ دو ردیفه و بلبرینگ چهار نقطه تماس ساخته می‌شوند.
از موارد استفاده این مدل از انواع بلبرینگ صنعتی می‌توان به کمپرسور و پمپ، موتورهای الکتریکی و ژنراتور ها، بیرینگ های توپی خودرو، کارخانه‌های نورد فلزی و محور کارگیر ماشین ابزار اشاره کرد.
بلرینگ های تماس زاویه ای از بلبرینگ ها دارای مسیر غلتش حلقه داخلی و خارجی هستند و در ارتباط با محور تحمل از یکدیگر جدا می‌شوند. این بلبرینگ ها امکان بهینه‌سازی سرعت و به حداقل رساندن اصطکاک را فراهم می‌کنند و در سه مدل بیرینگ یک ردیفه، بیرینگ دو ردیفه و بلبرینگ چهار نقطه تماس ساخته می‌شوند.
بلبرینگ شیار عمیق محوری
این نوع بلبرینگ پشتیبانی انحصاری برای نیروهای محوری پیش بینی شده توسط بارها را فراهم می‌کنند و برای استفاده در اهداف بسیار خاصی استفاده می‌شوند. از موارد استفاده بلبرینگ شیار عمیق محوری می‌توان به استفاده در بخش کشاورزی، ابزارآلات ماشین ها و دستگاه ها، چاپ و انرژی باد اشاره کرد.
بلبرینگ شیار عمیق
بلبرینگ شیار عمیق متداول‌ترین نوع بلبرینگ است. این بلبرینگ پشتیابانی شعاعی و محوری می‌دهد و برای استفاده در بارهای سنگین مناسب هستند. باید توجه کرد جهت تغییر سطح نسبی در استفاده از این نوع بلبرینگ نمی‌توان زاویه تماس را تنظیم کرد. از موارد استفاده آن می‌توان موتور های الکتریکی، موتورهای خودرو، ماشیت آلات اداری و ابزارهای باغبانی را نام برد.
بلبرینگ های خطی
بلبرینگ های خطی
این نوع حرکت دقیق و صاف را در امتداد یک طرح خطی فراهم می‌کنند. آنها پرکاربرد ترین نوع اسلاید خطی هستند و از دو ردیف بیرینگ توپی خطی تشکیل شده‌اند که در چهارمیله در دو طرف متناوب میله قرار دارند. رایج‌ترین مصارف این بلبرینگ در ابزارسازی دقیق، مونتاژ باتیک، اشعه ایکس و تجهیزات تصویر برداری و ساخت کابینت است.
بلبرینگ های مینیاتوری
بلبرینگ های مینیاتوری بسیار کوچک دارای قطر خارجی اسمی کمتر از 9 میلی متر هستند. بلبرینگ های کوچک دارای قطر خارجی بالای 10 میلی متر و قطر داخلی کمتر از 10 میلی متر هستند. جنس بیرینگ های کوچک و مینیاتوری از فولاد ضد زنگ است.
کاربرد این مدل از انواع بلبرینگ صنعتی در موتورهای کوچک، گیریبکس‌های مینیاتوری، جریان سنج، قطب نمای گردش سنج، باد سنج و مدل‌های رادیویی کنترل شده است.
بلبرینگ های شعاعی
این مدل تنظیم زاویه تحمل شعاعی محوری، امکان توزیع برابر بارهای محوری و شعاعی را در امتداد بلبرینگ های تماس زاویه ای فراهم می‌کند. این مدل برای طیف وسیعی از اهداف طراحی شده‌است.
اکثر مصرف بلبرینگ های شعاعی در سیستم های قرقره، اسباب بازی ها، سیستم های خودرو، تسمه وسایل نقلیه و فرآیند های ساخت است.
بلبرینگ خودتنظیم
بلبرینگ خودتنظیم
طراحی این مدل به گونه‌ای است که می‌تواند عدم تغییر جهت زاویه‌ای جزعی را در تغییر مسیر یا نصب نادرست تحمل کند. معمولا این مدل بلبرینگ ها در سیستم‌های مکانیکی که ممکن است امکان خم شدن شفت در حین عملکرد وجود داشته باشد گنجانده می‌شود.
متداول‌ترین کاربرد بلبرینگ خودتنظیم در گیریبکس ها و انتقال های درایو نهایی است.
بلبرینگ کف گرد
نقش اصلی این مدل از انواع بلبرینگ صنعتی پشتیبانی از بارهای محوری است. انواع بلبرینگ های کف گرد به طور کامل با نشیمن های مسطح یا همتراز کامل می‌شوند که با شکل نشیمن حلقه بیرونی مطابقت دارند.
انواع بلبرینگ کف گرد شامل رولبرینگ استوانه‌ای کف گرد، رولبرینگ مغناطیسی، رولبرینگ سیال، رولبرینگ کروی کف گرد و رولبرینگ مخوطی کف گرد است.
برای مطالعه مقاله 10 شرکت برتر بلبرینگ در آمریکا کلیک کنید.
انواع بلبرینگ و رولبرینگ
انواع بلبرینگ و رولبرینگ
انواع بلبرینگ و رولبرینگ ها از یک خانواده هستند و تفاوت های کمی دارند. یکی از تفاوت ها میزان مقاوت رولبرینگ ها در برابر فشار هاست. رولبرینگ ها در مقابل فشار های بالای شعاعی مقاومت بالایی دارند اما تحمل فشار های محوری را ندارند. رولبرینگ ها انواع مختلفی اعم از استوانه ای، سوزنی، مخروطی و بشکه ای دارند و کاربرد مهم آنها در گیریبکس های صنعتی و ماشین های محرک است.
جمع بندی
در این مقاله به معرفی انواع بلبرینگ صنعتی و عوامل تاثیر گذار در قیمت بلبرینگ صنعتی پرداختیم. نحوه بیان و متداول ترین سایز انواع بلبرینگ ، انواع بلبرینگ ها و کاربرد آنها و همچنین تفاوت انواع بلبرینگ و رولبرینگ از موضوعاتی بودند که در این مقاله به آنها پرداخته شد.
امیدواریم از مطالعه این مقاله لذت برده باشید. منتظر نظرات و پیشنهادات شما عزیزان هستیم.
